君诚镀锌管安装技术交底

　　君诚镀锌管安装技术交底文件

　　工程名称：_________________________

　　交底部门：_________________________

　　交底人：_________________________

　　接收人：_________________________

　　交底日期：______年____月____日

　　执行标准：GB/T 30912015《低压流体输送用焊接钢管》、GB 502422016《建筑给水排水及采暖工程施工质量验收规范》

　　一、施工准备

　　1.1 材料验收

　　资质核查：需提供君诚镀锌管出厂合格证、质量证明书，核对规格型号、公称压力(≤2.5MPa)与设计图纸一致性，重点确认材质为Q195235系列。

　　外观检查：镀锌层应均匀完整，无漏镀、起皮、白锈(碱式碳酸锌);管身无压扁、裂纹、凹陷，螺纹部位无断丝、缺丝(允许断丝数≤1丝/20mm)。

　　尺寸验证：按君诚镀锌管厚度标准抽检壁厚，允许偏差为DN≤15时±12.5%或±0.6mm(取大值)，DN>15时±10%或±0.2mm(取大值)。

　　1.2 工具与环境准备

　　工具清单：套丝机(配备14寸板牙)、砂轮切割机、管钳(规格匹配管径)、滚槽机(沟槽连接用)、水平仪、扭矩扳手、锉刀、毛刷、干膜测厚仪。

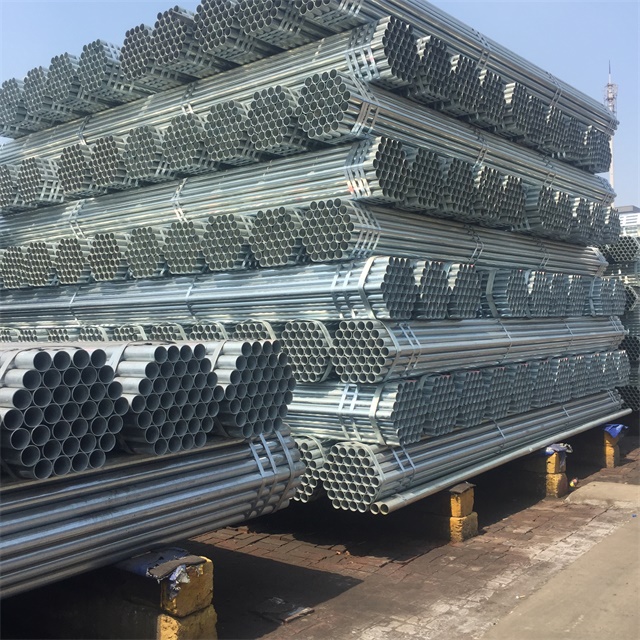

　　环境要求：现场清理平整，管材堆放需垫高300mm以上并覆盖防雨布;施工温度535℃，相对湿度<85%，严禁雨雾、大风天气户外作业。

　　测量放线：按设计图纸标定管道走向、标高及支吊架位置，长距离敷设需预留热胀冷缩补偿量(每10m预留510mm)。

　　二、核心安装工艺

　　2.1 切割与预处理

　　切割方式：优先采用砂轮切割机，严禁气割(避免破坏镀锌层)，切口应与管中心线垂直，垂直度偏差≤1°。

　　毛刺处理：用锉刀彻底清除切口内外毛刺，管端倒角15°30°，防止划伤密封材料或堵塞管路。

　　螺纹加工：套丝时采用乳化液冷却，丝扣应清晰完整，无毛刺，有效螺纹长度：DN1525为11.512mm，DN3250为1314mm，加工后立即清理铁屑。

　　2.2 连接方式操作

　　2.2.1 螺纹连接(DN≤100mm)

　　1. 密封材料选用聚四氟乙烯生料带(23层)或专用密封膏，缠绕方向与螺纹旋向相反(顺时针缠绕)，避免拧紧时松散。

　　2. 采用管钳或扭矩扳手拧紧，标准扭矩如下：DN15为1520N·m，DN25为3040N·m，DN50为6080N·m，紧后预留23圈有效螺纹。

　　3. 严禁过度拧紧导致管件胀裂，连接后用棉纱清理溢出的密封材料。

　　2.2.2 沟槽连接(DN≥65mm)

　　1. 用滚槽机在管端压制标准沟槽，槽深、槽宽符合GB 5135.11要求，槽口与管端距离1015mm，避免压伤镀锌层。

　　2. 安装橡胶密封圈(选用与介质兼容的丁腈橡胶或三元乙丙橡胶)，确保密封圈无扭曲、破损，涂抹薄层润滑剂(非石油基)。

　　3. 对齐管道轴线，套上卡箍件，用螺栓对称紧固，直至卡箍壳体贴合均匀，扭矩按厂家要求执行(通常DN100为5060N·m)。

　　2.3 支吊架安装

　　管径(DN)

　　支架间距(m)

　　安装要求

　　1525

　　≤2.5

　　固定支架与管道接触紧密，滑动支架预留510mm热位移量;立管每层设管卡，高度1.51.8m，转角处增设加强支架

　　3250

　　≤3.0

　　65100

　　≤4.0

　　125150

　　≤5.0

　　三、质量控制要点

　　3.1 防腐补口

　　切割、套丝、焊接部位需立即补防腐：先用砂纸打磨露出新鲜锌层，涂刷环氧锌黄底漆(干膜厚度≥40μm)，干燥后再涂丙烯酸聚氨酯面漆(干膜厚度≥60μm)，总厚度≥100μm，用干膜测厚仪抽检合格率≥90%。

　　3.2 压力试验

　　1. 试验压力：按公式P=2ST/D计算(S为屈服强度60%，T为公称壁厚，D为外径)，且≥0.6MPa，最大不超过5.0MPa。

　　2. 试验流程：系统充满水排净空气，缓慢升压至试验压力，保压30分钟，压力降≤0.05MPa且接口无渗漏为合格。

　　3. 注意事项：试压合格后及时排水，冬季需采取防冻措施。

　　3.3 外观验收

　　管道横平竖直，水平度偏差≤2mm/m，垂直度偏差≤3mm/m;

　　焊缝表面无裂纹、气孔，咬边深度≤0.5mm;

　　穿越墙体、楼板时加装套管，套管长度超出墙面20mm、楼板50mm。

　　四、安全文明施工

　　高空作业需系安全带，搭设脚手架，严禁抛掷工具;

　　电动工具接地可靠，砂轮切割时佩戴护目镜;

　　涂料存放远离火源，施工区域通风良好，佩戴防毒口罩。

　　五、成品保护

　　安装完成后管口封堵，避免杂物进入;埋地管道敷设时上方300mm处铺设防腐警示带，回填土分层夯实(压实度≥90%);明装管道避免碰撞，标识介质流向及公称压力。

　　六、交底确认

　　本人已认真阅读并理解本交底内容，承诺严格按要求施工。

　　接收人签字：_________________________

　　日期：______年____月____日
